 Iphone6有一个特殊的功能,就是指纹识别。只需要手指轻轻一点,就能完成支付等功能。今天,我们就来看看Iphone6的指纹识别是怎么回事吧!烟台汉泰化学制品有限公司提供了全套方案:



小小电极可以灵敏地“捕获”手指表面细微的凹凸不平哦!

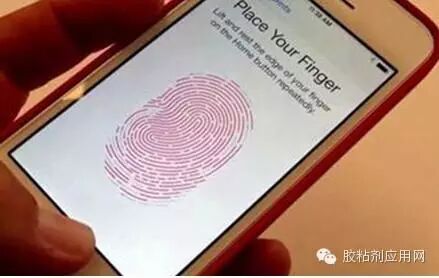

iPhone6
的Home键上内置有指纹传感器。用户可事先登记指纹,使用时,只需把手指放到Home键上,马上就能验证身份,打开iPhone6。与利用密码验证身份的传统方式相比,指纹验证的安全性更高,操作更加简单(只需把手指放到Home键上就行)。同时,还可通过指纹验证来购买应用软件、音乐及电子书等。

  指纹传感器位于Home键表面的圆玻璃板下面,在一个小方块内排列着大约400个极其微小的电极,可以灵敏地“捕获”指纹的凹凸不平。由于指纹的凸出部分与指纹传感器上的电极相距较近,因此,电容量较大。与此相反,指纹的凹陷部分与电极的距离较远(仅仅比凸出部分远那么微不足道的一点点),因此,电容量较小。根据各电极电容量的变化来“感知”指纹的凹凸,并转换成图像,与事先登记的指纹图案进行比较。

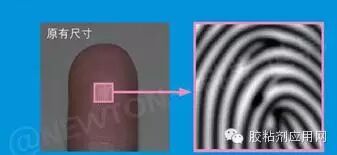

区区4.5毫米的一个小方块就足以识别。




在iPhone6上登记指纹时,登记范围大约为直径15毫米。不过,真正用于指纹识别的范围只是其中很小的一部分,一个4.5毫米见方的小方块就足够了。这么小的一块指纹图案中,却包含着可以用来鉴定身份的丰富信息。右图为指纹传感器所读取的电容量差的示意图。验证指纹时,手指可以朝向任意方向。

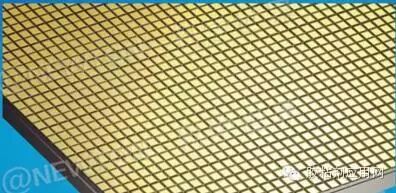

借助于密密麻麻的电极来探测手指皮肤表面的凹凸。





  上图为指纹传感器的部分放大图。在指纹传感器上,整齐地排列着大量边长在0.05毫米左右的微电极。在每个微电极下面,都有检测电容量的电路。电极与手指皮肤表面凹凸的距离不同,电容量也相应会有所不同。

来了解一些电容器的基本知识吧!

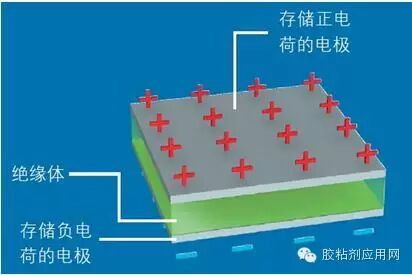

电容器的基本结构

  电容器是广泛使用的一种电子元件,可以储电(电荷)。它存储电荷的能力就是“电容量”。如上图所示,它的结构非常简单,在两块电极之间夹着一层陶瓷之类的绝缘体,就可以成为电容器。与电池连接后,在两块金属板上分别存储正电荷和负电荷。拆下电池后,电荷依然存储在金属板上。




电容量因与手指极其微小的距离差而变化

  当手机靠近指纹传感器上的电容器电极时,各电极的电容量因与手指皮肤表面凹凸的距离不同,也在发生着极其微小的变化。如上图所示,电极距离手指越近,则电容量越大。iPhone6的指纹传感器,就是通过检测电容量的变化而读取指纹的。
