定义：100%固含的热塑料性物质。常温下是固体，加热后在熔融状态下涂布，冷却后固化形成粘合的一种粘合剂。
基本组成：
高聚物—胶本身的内聚强度, 机械性能及粘合性
增粘树脂—对材质的湿润性,粘合力,初粘力及韧性
稀释剂—控制粘度及固化速度,增加润湿性及韧性
抗氧剂—降低在加热状态下胶的粘度,颜色及味道的变化
其它--提供颜色, 降低成本,控制胶在熔融状态下的流动性
必须知道的相关词语：
黏度：稀稠度，热熔胶在某一温度下的流动性（HG/T3660-1999）
Brookfield RVT 黏度計
设定测量温度
选择转子 29/27/21号
选择所需转速 RPM
读取在 20 - 80% 间的数值为宜
软化点：环球法（GB/T15332-94）
以甘油 (glycerine) 为加热媒
样品备制后需于室溫下留置隔夜
溫度上升速度約 5ºC/分钟
记录环上放置的金属球穿过金属环跌至测量架底部时的温度
热稳定性：热胶放置于高温下一段时间后，其物理及化学性质的变化（GB/T16998-1997）。

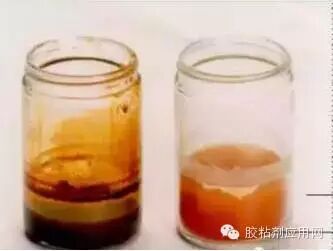

將100克重胶样放入玻璃瓶中，以铝箔膜封住瓶口，置入热风循环的恒温烘箱 ·在180ºC加热72小时后取出，观察老化结果，检测粘度变化。
检测项目：
是否碳化及程度
是否结皮及程度
是否分层及程度
是否胶化及程度
是否凝胶及程度
老化后稀稠度的变化
拉伸测试：热熔胶的內聚強度和柔韧性
将热熔胶制备成 “狗骨头(Dog bone)”样品

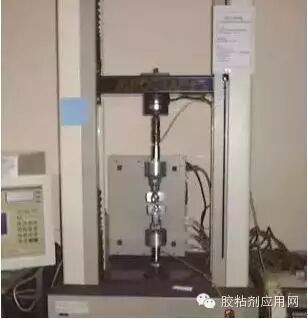

以拉伸机测试 :
极大值 (Peak stress)
拉伸率 (Elongation)
固化时间：
固化时间是热熔胶由压合到到产生足够初期粘合强度所用的时间（完全纤维破坏)
开放时间：
开放时间是热熔胶由涂布在第一基材上开始到变成无法润湿第二基材的时间
开放和固化時间依热熔胶的配方而改变
开放时间同时随制程的操作条件而改变,例如 : 工作溫度, 环境和基材溫度，涂胶量, ….等等, 即所有会影响热熔胶溫度的因素
粘接强度和内聚强度
粘接强度（Adhesion）- 被粘基材和胶粘剂之间的强度。
内聚强度（Cohesion）- 胶粘剂固化后自身的强度。

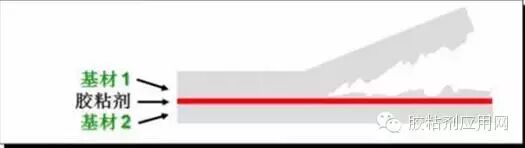

基材破坏
基材破坏指一个粘接接头被撕裂的情况下，基材出现破坏，而粘接面没有破坏。这种粘接是可靠的

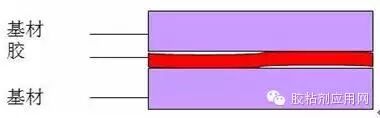

胶层破坏
胶层破坏指胶粘剂本身破坏，此时粘接强度取决于胶粘剂的力学强度。
这种粘接是不牢固的。

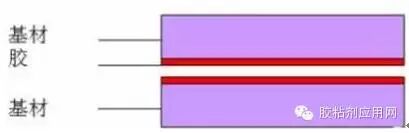

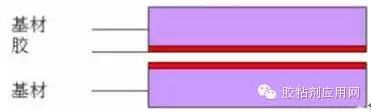

界面破坏
界面破坏指胶层与被粘物界面处发生的目视可见的破坏现象，剂胶层全部与被粘物脱开。
这种粘接是不牢固的。
混合破坏
混合破坏支胶层破坏、基材破坏与界面破坏同时兼而有之。
这种粘接是可靠的。
